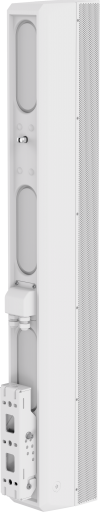

LRC-1100

Column speaker, 1m, EN54

  • 独自のPaSSフェーズプラグを備えた2.5インチ・フルレンジドライバー×12基により、狭い垂直指向性と優れた低域拡張を実現。
  • 20°/40°の狭角または広角の垂直指向性を選択可能。リスナーに音エネルギーを集中させるため、5°の下向きバイアスを装備。
  • IP56c準拠の耐候設計により完全屋外設置に対応し、EN54-24 Type B認証を取得したオールウェザー用途向け設計。
  • SwifTilt パン・チルト取付ブラケット(特許出願中)により、さまざまな取付条件に対応し、設置面にできるだけ近づけた設置が可能。
  • 吊り下げ設置用のリアインサートポイントを装備。

LRC Line Radiator Columnは、設備音響向けに特別に設計されたパッシブ・コラムスピーカー・シリーズです。LRCスピーカーはシンプルかつ実用的で設置が容易であり、洗練されたニュートラルなインダストリアルデザインにより、あらゆる空間に自然に溶け込みます。メインスピーカー、サポートスピーカー、さらにはフォアグラウンドやバックグラウンドミュージック用として、あらゆる設置現場で重要な役割を果たします。

LRC-1100には、70V/100Vライン接続用のトランスが標準装備されています。また、EV独自の特許技術であるASC(Automatic Saturation Compensation)テクノロジーを搭載しています。これにより、ラインに接続されたスピーカーの数に関わらず、トランス使用時の低域レスポンスを維持し、不適切な電気負荷からシステム機器を保護します。

LRCシリーズの大きな特徴として、すべてのスピーカーに専用のマウントブラケットが同梱されています。このブラケットは、壁面に密着させた垂直設置、下向きのチルト、上向きの設置、左右のパン、あるいはパンとチルトの組み合わせなど、ほとんどの設置状況に対応できるよう緻密に設計されています。

LRC Line Radiator Columnは、推奨されるハイパスフィルターを使用するあらゆるシステムで動作するよう設計されていますが、DynacordのDSPマトリクスプロセッサーおよびアンプと組み合わせることで最高のパフォーマンスを発揮します。専用のプリセットを使用することで、音質、出力、システム保護の最適なバランスが保証されます。すべてのモデルはブラックとホワイトの2色展開で、屋内・屋外の両方で使用可能です。LRC-1100はEN54-24認定を受けており、全モデルがEASE/EASE Focus 3、PREVIEW Loudspeaker Software、およびSONICUE System Softwareに対応しています。

Specifications

Specifications
Frequency range (-10 dB) 165 Hz – 14,000 Hz
Maximum sound pressure level at a distance of 1 m 2126 dB narrow
123 dB wide
Axial sensitivity 393 dB SPL 1W/1m narrow
91 dB SPL 1W/1m wide
Acoustic down-tilt (relative to horizontal)-5°
Coverage angle HxV 4130° x 20° (narrow) / 40° (wide)
Power handling (continuous) 5200 W
Power handling (program) 6400 W

Peak input voltage (Lo-Z)115 V
Nominal impedance (Lo-Z)8 Ω
Recommended high-pass≥70 Hz Butterworth, 24 dB/oct
Transformer taps 70 V line120 W; 60 W; 30 W; 15 W; 8 W
Transformer taps 100 V line120 W; 60 W; 30 W; 15 W
Transducer (quantity) size(12) 2.5 in active drivers
(3) 2.5 in and 6.5 in passive radiators
Connector type4-pin Euroblock
Input + Pass through
Wire size12AWG (maximum)
Suspension points(2) M8
MountingSwifTilt Multi-angle Tilt + Pan Bracket
Maximum horizontal pan angle+/- 80° (at all down-tilt angles)
Vertical down-tilt angles 70°, 2.5°, 5°, 7.5°, 10°, 15°, 20°, 25°
IP ratingFW (outdoor full exposure), IP55c
ColorRAL 9004 Signal black /
RAL 9003 Signal white
Dimensions (H x W x D)37.40 in x 4.33 in x 5.91 in
Dimensions (H x W x D)950 mm x 110 mm x 150 mm
Weight16.8 lb
Weight7.6 kg
Shipping weight24.25 lb
Shipping weight11 kg
Included hardwareTilt bracket
Pan bracket
Gland nut weather cover
Dual-ended Allen/TR20 key
M8x20 mm eyebolt (pre-installed)
1 -10 dB from rated sensitivity. Measured with Musicpreset in half-space (wall-mounted) position
2 1 m on acoustic axis, half-space, 12 dB crest factor pink noise with Music preset (calculated)
3 Unprocessed 500 Hz - 12 kHz
4 Vertical coverage unprocessed. Narrow: 1 kHz - 13 kHz. Wide: 650 Hz - 12 kHz
5 100 hrs continuous EN54-24 noise, Lo-Z
6 20 ms average, Lo-Z
7 Using included surface-mount bracket
