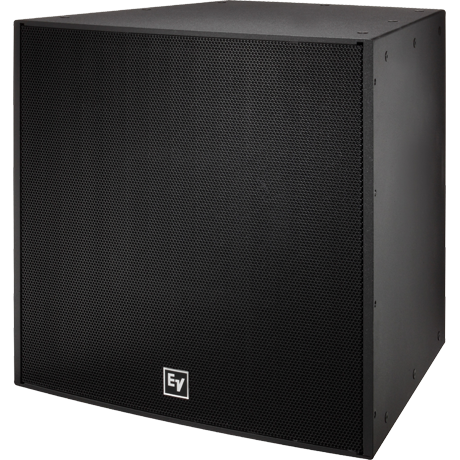

EVH-1152S/94
双路同轴全频高效率扬声器系统
- ND2B 2"（51 mm）振膜；1.4"（36 mm）出口；纯钛压缩驱动器；SMX2151 15"（381 mm）低频换能器，带全对称驱动；高级4阶分频网络，带高频保护系统；覆盖角度：90° x 40°；恒指向性；可旋转波导管；灵敏度105 dB，最高138 dB SPL；系统额定值：持续功率500 W，峰值功率2000 W；有源额定值：持续功率：低频400 W/高频40 W （峰值功率：1600 W/160 W）；28个M10螺纹吊装点；PI型号提供压盖螺母盖板和不锈钢网罩
EVH系列型号运用了超群声学设计和吊装系统，能以垂直和水平两种方式任意组合安装EVF和EVH系列的扬声器。28个吊装点，可使用额定环螺栓螺栓或EV-I集群件进行吊装，是低成本、操作简单的吊装解决方案。
Specifications
| Frequency Range (-10 dB) | 50 - 16000 |
| Suspension | (28) M10 Threaded Points |
| Minimum Impedance | 6 |
产品规格 |
|
| Nominal Impedance (Passive) | 8 |
| HF Transducer | ND2B, 2 in (51 mm) Diaphragm Compression Driver |
| Frequency Response (-3 dB)¹ | 60 - 15000 |
| Max. SPL/1m (calc)² | 138 |
| Coverage (Nominal -6 dB) H | 90 |
| Coverage (Nominal -6 dB) V | 40 |
| LF Transducer | SMX2151, 15 in (381mm), 2000W Peak |
| System Power Handling (Continuous/Program/Peak) | 500/1000/2000 |
| Crossover Frequency | 1300 |
| Enclosure Material | 13 Ply Weather Resistant Birch |
| Grille | 16 GA Galvanneal, Powdercoat, with Rotatable Logo |
| Sensitivity 1 W/1 m | 105 |
| Height | 768.6 |
| Recommended High-Pass Frequency | 60 |
| Width | 768.6 |
| Depth | 680.1 |
| Weight Net | 64.9 |
| Input Connections | Phoenix/Euroblock style screw terminals |
Compatible Products
Recommended Amplifiers
For optimal sound system performance, Electro-Voice recommends the following amplifiers for EVH-1152S/94.
Dynacord C‑Series更多 |
Dynacord IPX Series更多 |
Electro-Voice CPS Series更多 |
|
|---|---|---|---|
| Two-Channel | ✔ | ||
| Multi-Channel | ✔ | ✔ | |
| DSP | ✔ | ✔ | |
| Direct Drive | ✔ | ✔ | ✔ |
| OMNEO (Dante, OCA) | ✔ | ||
| Installation | ✔ | ✔ | |
| Live Sound | ✔ |
下载
| 名称 | 语言 | 文件大小 | 日期 |
|---|---|---|---|
| EVH 1152 S 94_BLK A&E Specification | EN | 91KB | 2020年11月18日 |
| EVH 1152 S 94_FGB A&E Specification | EN | 93KB | 2020年11月18日 |
| EVH 1152 S 94_FGW A&E Specification | EN | 93KB | 2020年11月18日 |
| EVH 1152 S 94_PIB A&E Specification | EN | 92KB | 2020年11月18日 |
| EVH 1152 S 94_PIW A&E Specification | EN | 92KB | 2020年11月18日 |
| EVH 1152 S 94_WHT A&E Specification | EN | 91KB | 2020年11月18日 |
| 名称 | 文件大小 | 日期 |
|---|---|---|
| EVH-1152S.rfa | 1.42MB | 2019年01月16日 |
| 名称 | 语言 | 文件大小 | 日期 |
|---|---|---|---|
| ProSound Loudspeakers and Electronics Catalog | EN | 15.43MB | 2019年04月02日 |
| 名称 | 文件大小 | 日期 |
|---|---|---|
| Environmental Compliance Document | 148KB | 2017年10月03日 |
| 名称 | 文件大小 | 日期 | |
|---|---|---|---|
| EVH 1152S 3D CAD | DWG | 271KB | 2009年09月29日 |
| EVH-1152S 2D CAD | DWG | 305KB | 2009年09月25日 |
| EVH-1152S Iso View CAD | DWG | 300KB | 2009年09月25日 |
| 名称 | 文件大小 | 日期 | |
|---|---|---|---|
| EVH EASE Files | ZIP | 3.12MB | 2018年01月24日 |
| EVH Rotated | ZIP | 2.37MB | 2018年01月24日 |
| 名称 | 语言 | 文件大小 | 日期 |
|---|---|---|---|
| EVH-1152S/94 Engineering Data Sheet | EN | 919KB | 2012年03月21日 |
| 名称 | 语言 | 文件大小 | 日期 |
|---|---|---|---|
| EV-I Access Card User Instructions | EN | 439KB | 2012年03月22日 |
| EVF & EVH User Manual | EN | 6.29MB | 2018年09月03日 |
| 名称 | 文件大小 | 日期 | |
|---|---|---|---|
| EVH-1152S Series v1.0 for Dx38 | ZIP | 1.41MB | 2010年10月18日 |
| EVH-1152S Series v1.0 for IRISNet | ZIP | 418KB | 2010年10月18日 |
| EVH-1152S v1.0 Settings for DC-One | ZIP | 21KB | 2010年10月18日 |
EVH1152SGran-trans

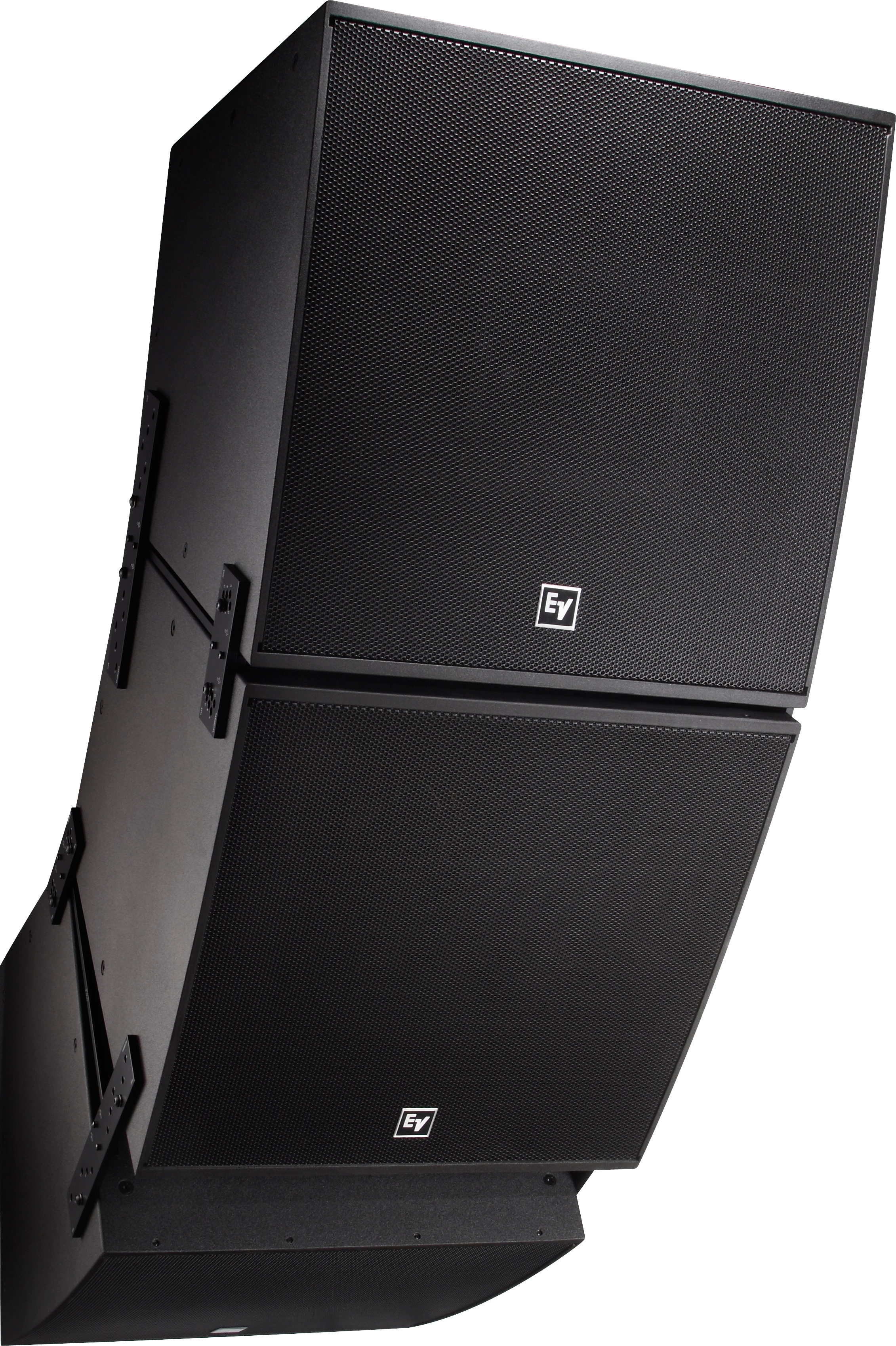

EVHVertClusteran

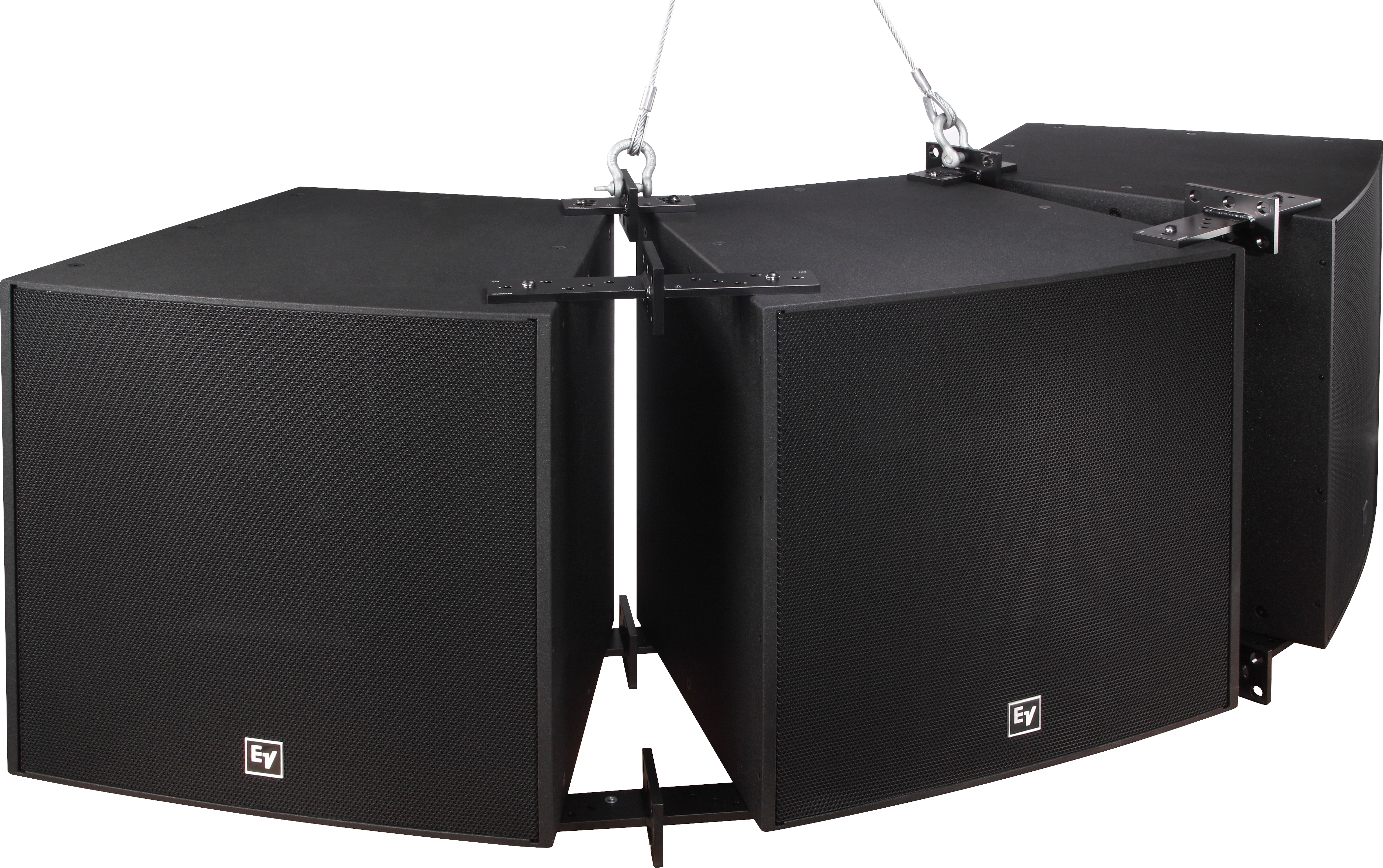

EVHHorizClusteran

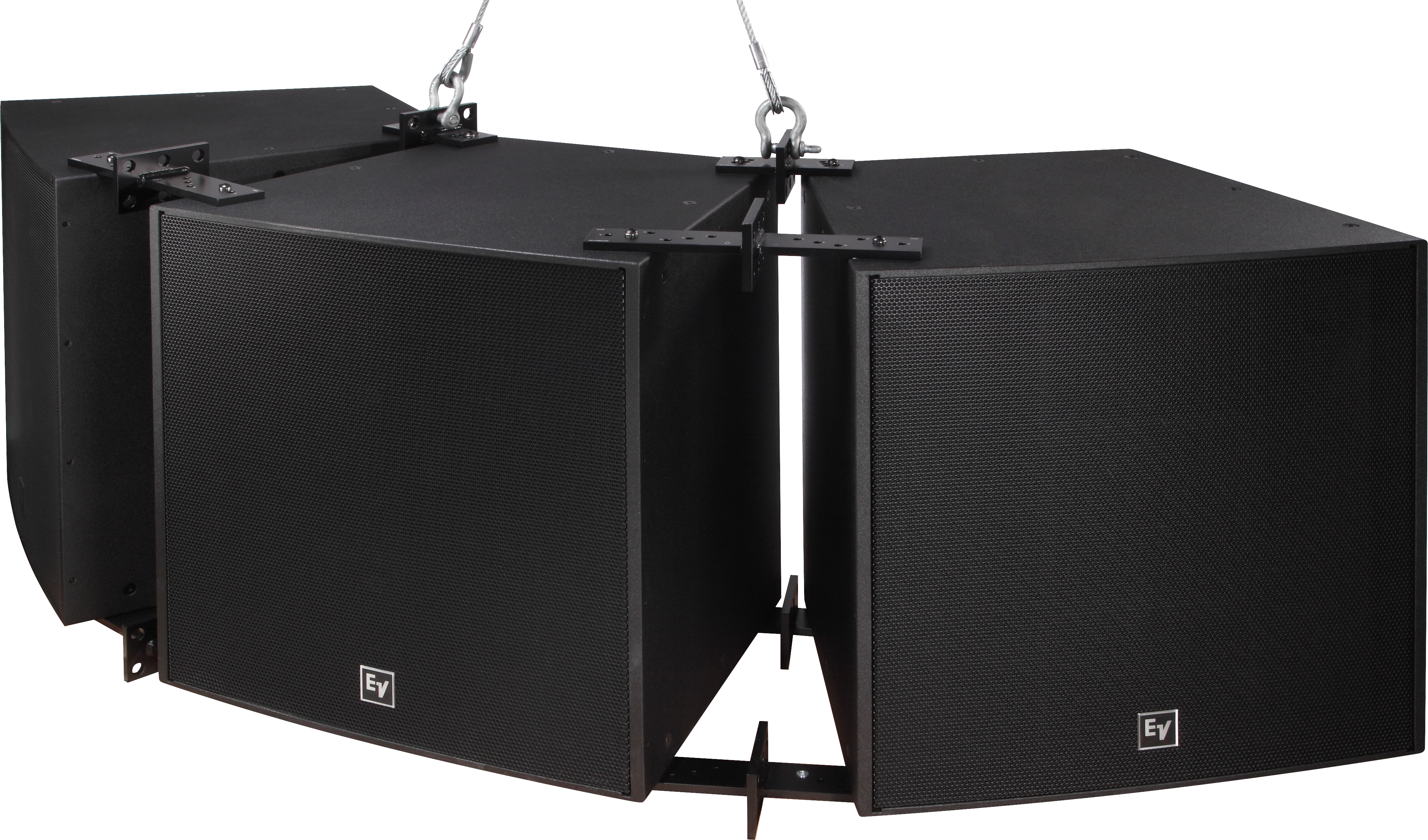

EVHHorizClusterle
