ZX5

15"两分频组合系统

  • DVX-3150:全新高功率15”低频驱动器ND2:新的2"音圈;钕磁体压缩驱动器;新的不对称模压聚丙烯箱体;内置无源分频器(可切换到双功模式);10个公制插孔(M8);3个Ancra单螺杆配件(5个连接点);内置扬声器支架撑孔;带泡沫支撑的粉末喷涂整面钢制网罩;标准舞台监听角45°,通过内置监听撑脚可调整为55°

Zx5是现代的15"两分频扬声器,采用高强度复合箱体,具有最新一代EV单元:全新DXV3150 500W 15"低频驱动器和全新2"钕磁体ND2压缩驱动器。

Specifications

Frequency Range (-10 dB) 39 - 20000
Weight Net 22.2
Depth 411

Width 446
Height 692
Grille Polyester Powder Coated, 18GA Galvanized Steel
Weatherized Yes
Flying Yes
Enclosure Material High Impact Polystyrene Composite
Minimum Impedance 6.5
Nominal Impedance (Passive) 8
Crossover Frequency 1500
HF Nominal Impedance 8
HF Transducer 2-inch ND2
LF Nominal Impedance 8
HF Power Handling 40
LF Power Handling 500
LF Transducer 15-inch DVX3150A
System Power Handling (Continuous/Program/Peak) 600//2400
Coverage (Nominal -6 dB) V 50/60
Coverage (Nominal -6 dB) H 90/60
Max. SPL/1m (calc) 132
Sensitivity 1 W/1 m 98
Recommended High-Pass Frequency 36
Internal Crossover Switchable biamp or passive crossover
Frequency Response (-3 dB) 58 - 18000
Power Rating 2400
Woofer Size 15
Powered or Passive Passive
Family ZxZxA

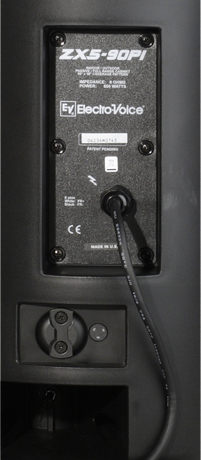

Input Connections Parallel Neutrik® NL4
Chassis Size 381
Speaker Type Full-Range, Mid-High, Two-Way, Wedges
Available Color Black or white
