XLE181

水平120°,两分频紧凑型线阵列扬声器

  • 全频带2分频模块(75Hz-20kHz);结构非常紧凑,重量轻;简单快速的吊件;双功或全频工作模式;钕磁体驱动器;LAPS阵列瞄准与吊挂软件

XLE181采用两分频设计,一个8“钕磁体中低频驱动器,两个2"音圈钕磁体压缩驱动器,前端连接两个Hydra平面波发声器,合成120° x 10°波导。XLE181可使用双功模式,或者使用内置的高级无源分频网络实现单功模式。

Specifications

Frequency Range (-10 dB) 56 - 16,500
Weight Net 17.24
Depth 369

Width 516
Height 251
Grille Powder-coated steel
Weatherized No
Flying Yes
Enclosure Material EVCoat®-coated birch plywood
Nominal Impedance (Passive) 16
HF Nominal Impedance 16
HF Transducer 2 x 2-in ND2S
LF Nominal Impedance 16
HF Power Handling 80 W continuous, 320 W peak (1500-6500 Hz)
LF Power Handling 200 W continuous, 800 W peak (750-1750 Hz)
LF Transducer 1 x 8-in DVN2080
System Power Handling (Continuous/Program/Peak) 200
Coverage (Nominal -6 dB) H 120
Max. SPL/1m (calc) 128/137 (Single Box @ 1 Meter)
Sensitivity 1 W/1 m 99/112 (Single Box @ 1 Meter)
Frequency Response (-3 dB) 65 - 16,000
Input Connections 2 Neutrik® NL8
Speaker Type Full-Range, two-way, line arrays
Available Color 黑色
Chassis Size 203.2
Peak SPL @ 10m 129 (4 Box Array @ 10 Meters)
Passive Power Handling 800

下载

名称 语言 文件大小 日期
XLE181 A&E Specification EN 46KB 2020年11月24日
名称 语言 文件大小 日期
ProSound Loudspeakers and Electronics Catalog EN 15.43MB 2019年04月02日
名称 文件大小 日期
Environmental Compliance Document 148KB 2017年10月03日
名称 文件大小 日期
XLE181 2D CAD Drawing DWG 231KB 2007年12月26日
XLE181 3D CAD Drawing DWG 294KB 2007年12月26日
名称 文件大小 日期
EV XLE V1 ZIP 38.48MB 2020年04月10日
XLD 1.0.0.3 ZIP 1.8MB 2018年06月13日
XLE EASE Files ZIP 15.14MB 2018年01月24日
名称 语言 文件大小 日期
XLE181 Engineering Data Sheet EN 479KB 2016年10月07日
XLE181-FG Fiberglass Engineering Data Sheet EN 460KB 2016年10月07日
名称 文件大小 日期
LAPS 2.2A 5.21MB 2015年11月03日
名称 语言 文件大小 日期
AGSE Adaptor Grid User Instructions EN 407KB 2009年03月19日
X-Line Very Compact Coupler Beam Installation Instructions EN 285KB 2012年03月22日
X-Line Very Compact Crossover Retrofit Installation Instructions EN 81KB 2012年03月22日
X-Line Very Compact Grid Assembly & Installation Instructions EN 292KB 2012年03月22日
XLVC Rigging Manual EN 5.4MB 2007年12月26日
名称 文件大小 日期
Preset - DN9848 ZIP 186KB 2007年12月26日
XLE FIR_Drive Presets v2.0 ZIP 793KB 2010年11月24日
XLE IRIS Presets v1.1 ZIP 44KB 2009年01月13日
XLE v1.1 DX38 Presets ZIP 851KB 2008年10月01日
XLE v1.1 KT DN9848 Presets ZIP 78KB 2008年10月01日
名称 文件大小 日期

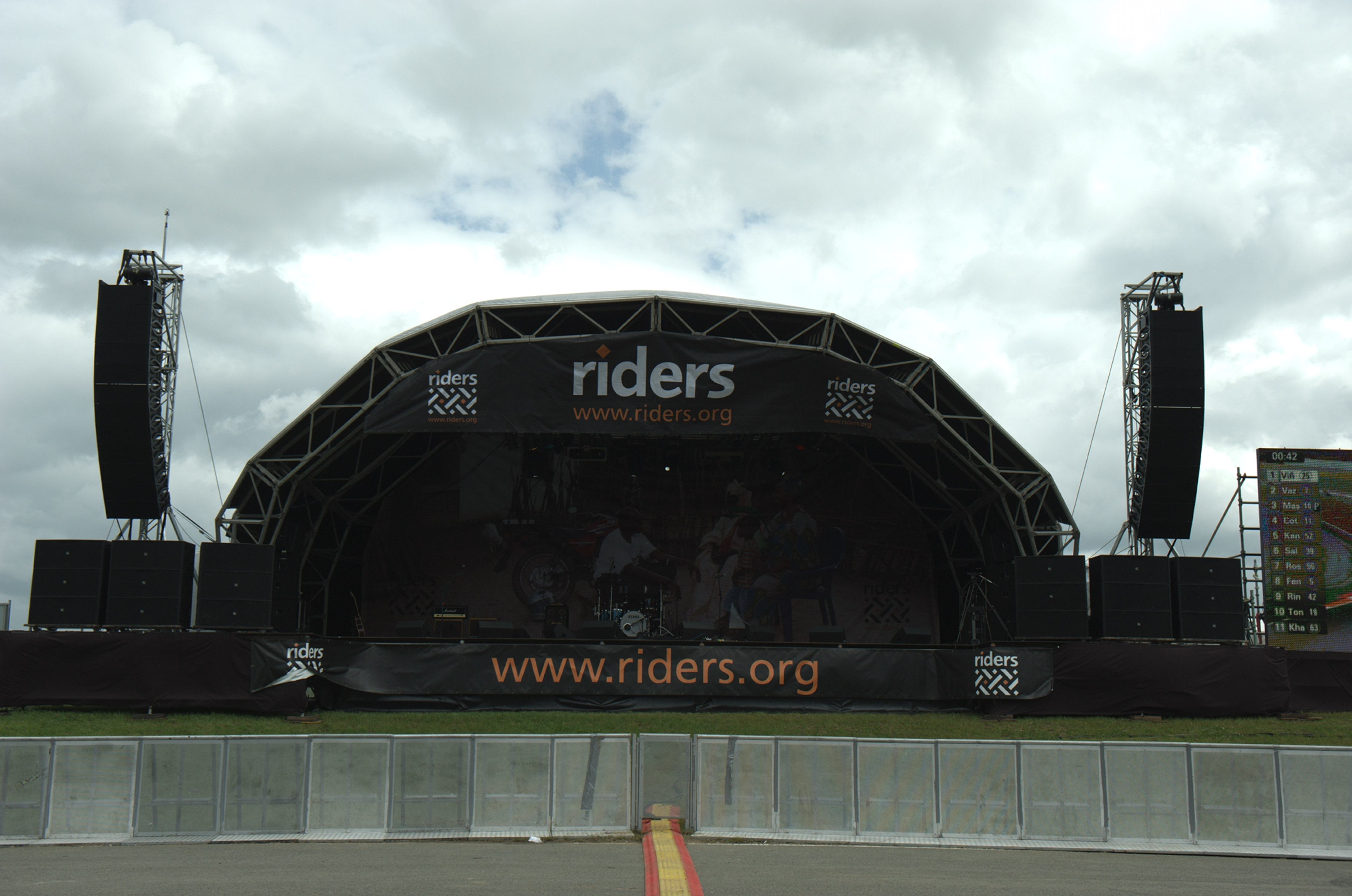

Silverstone1 1.16MB 2015年11月02日

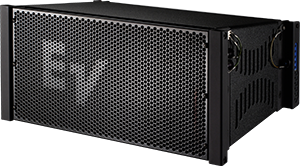

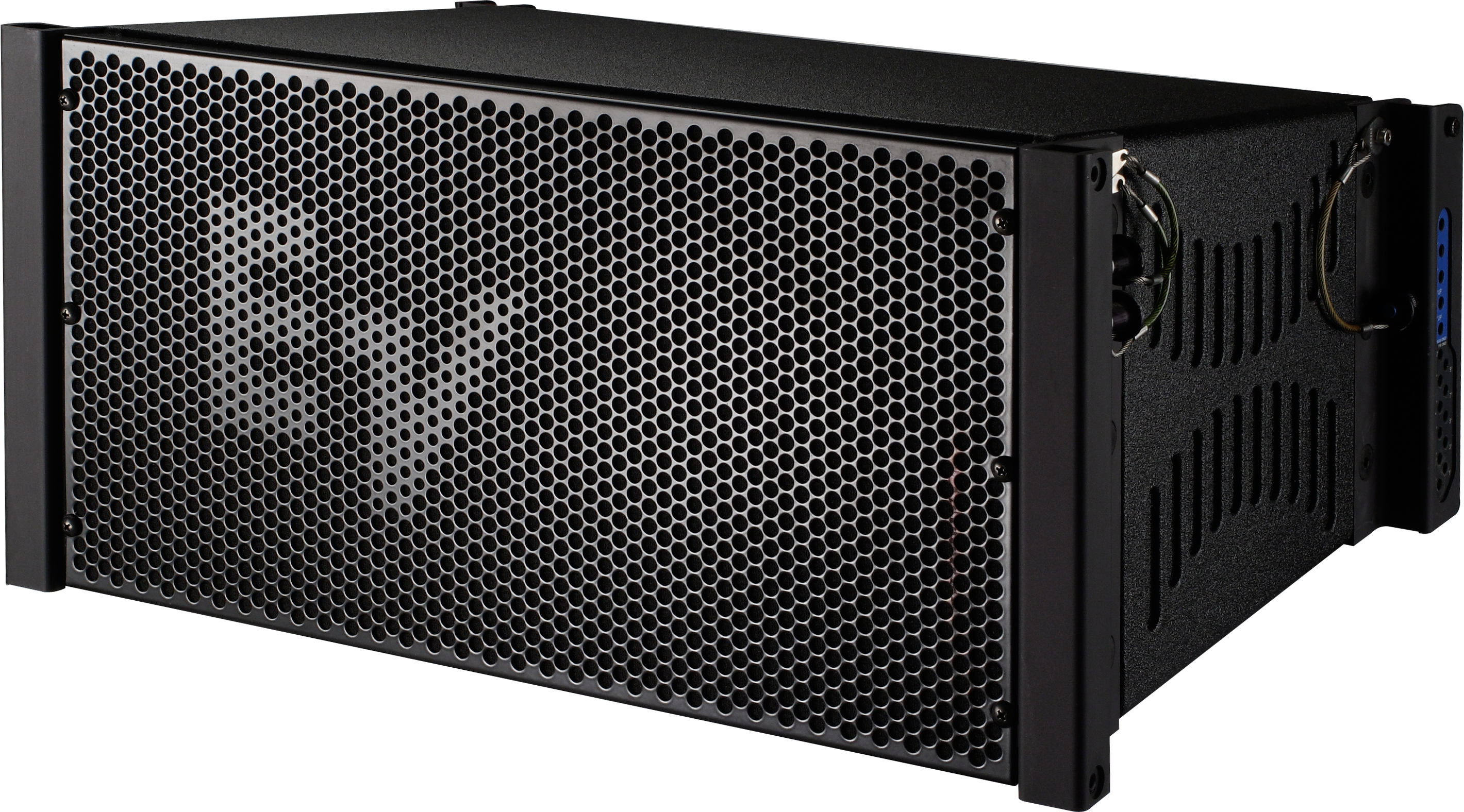

XLE181-trans

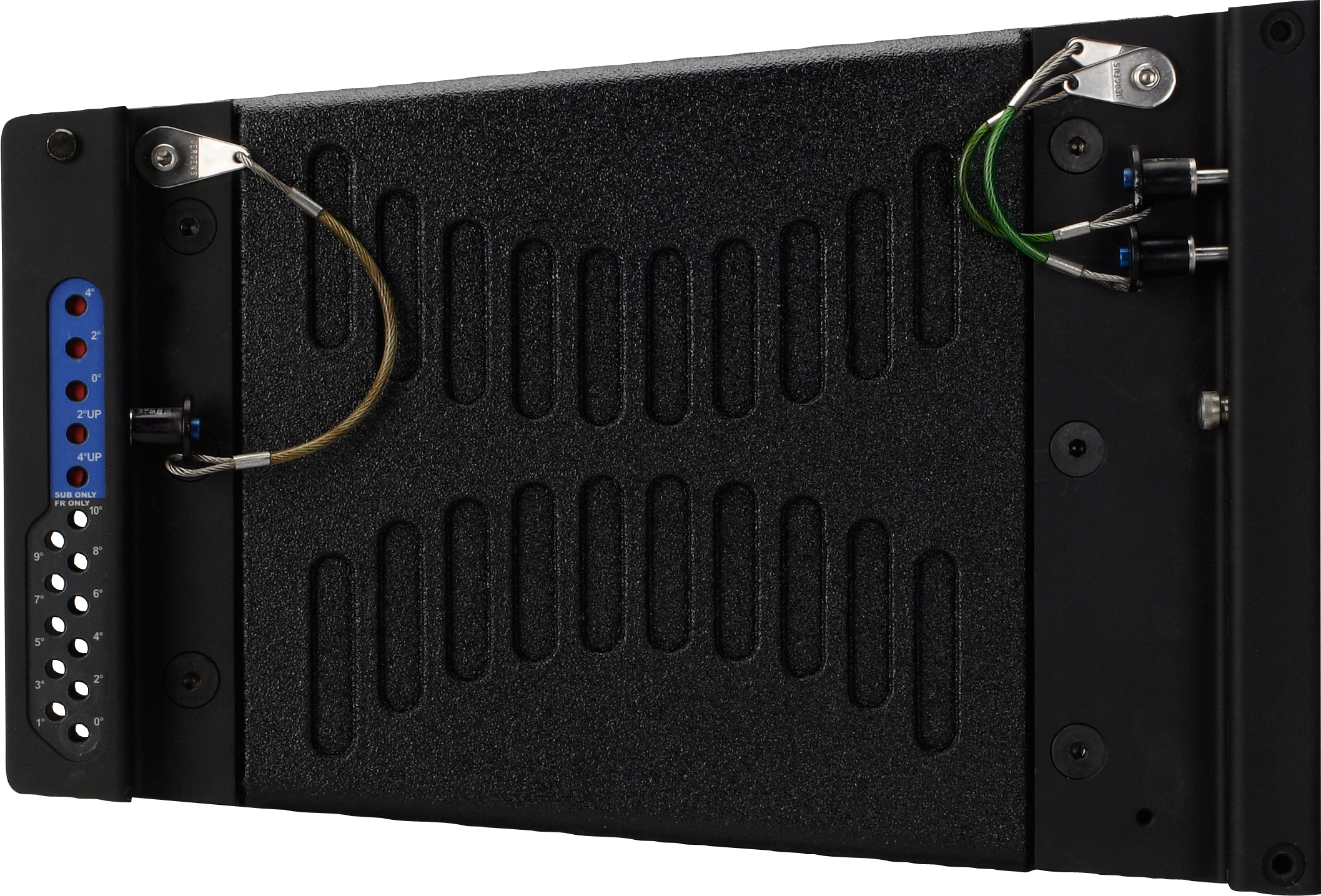

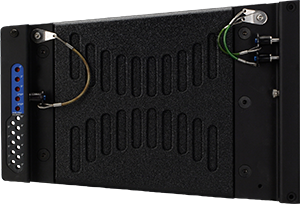

XLE181 L

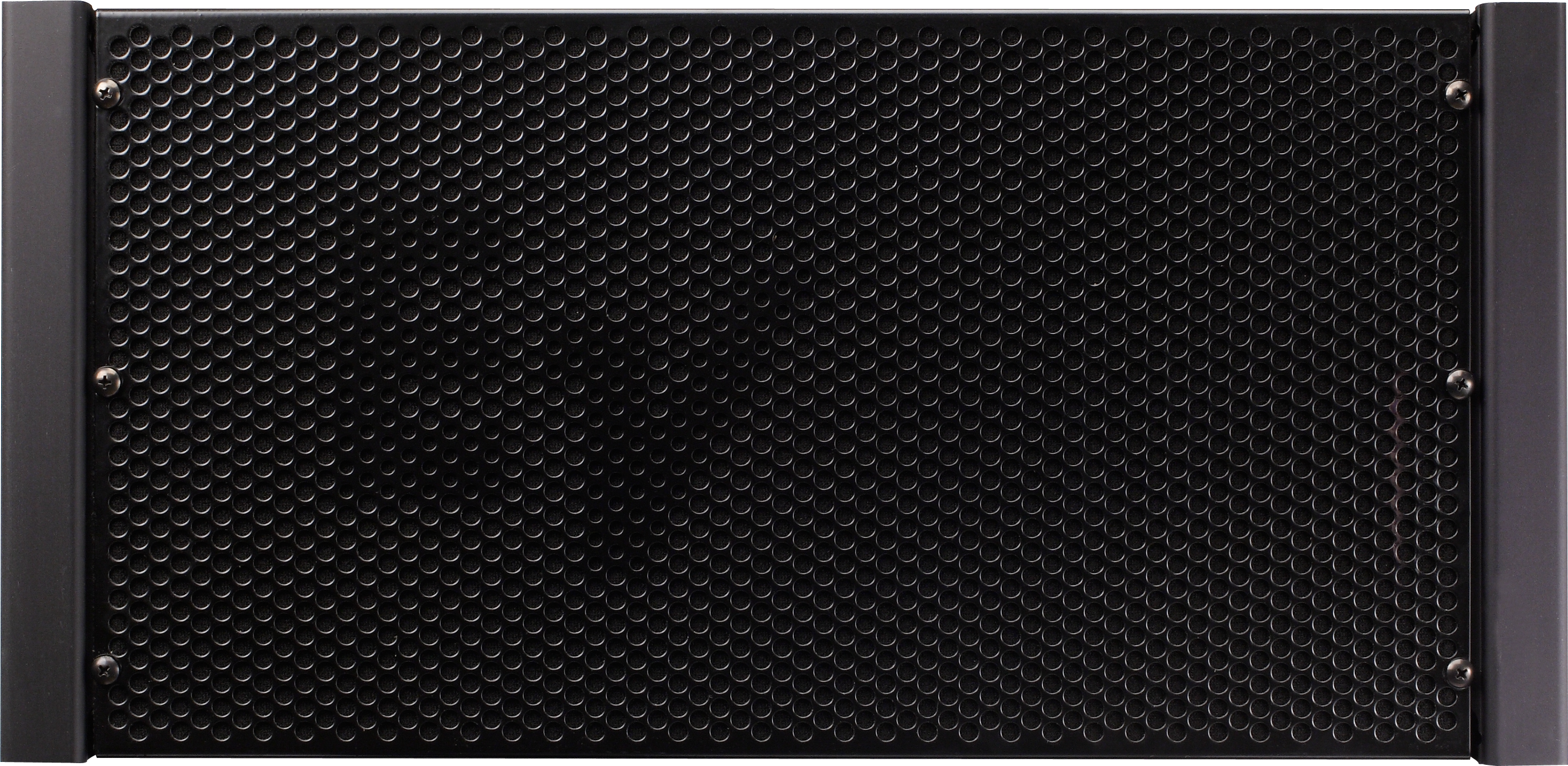

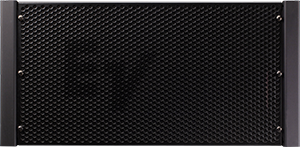

XLE181 S

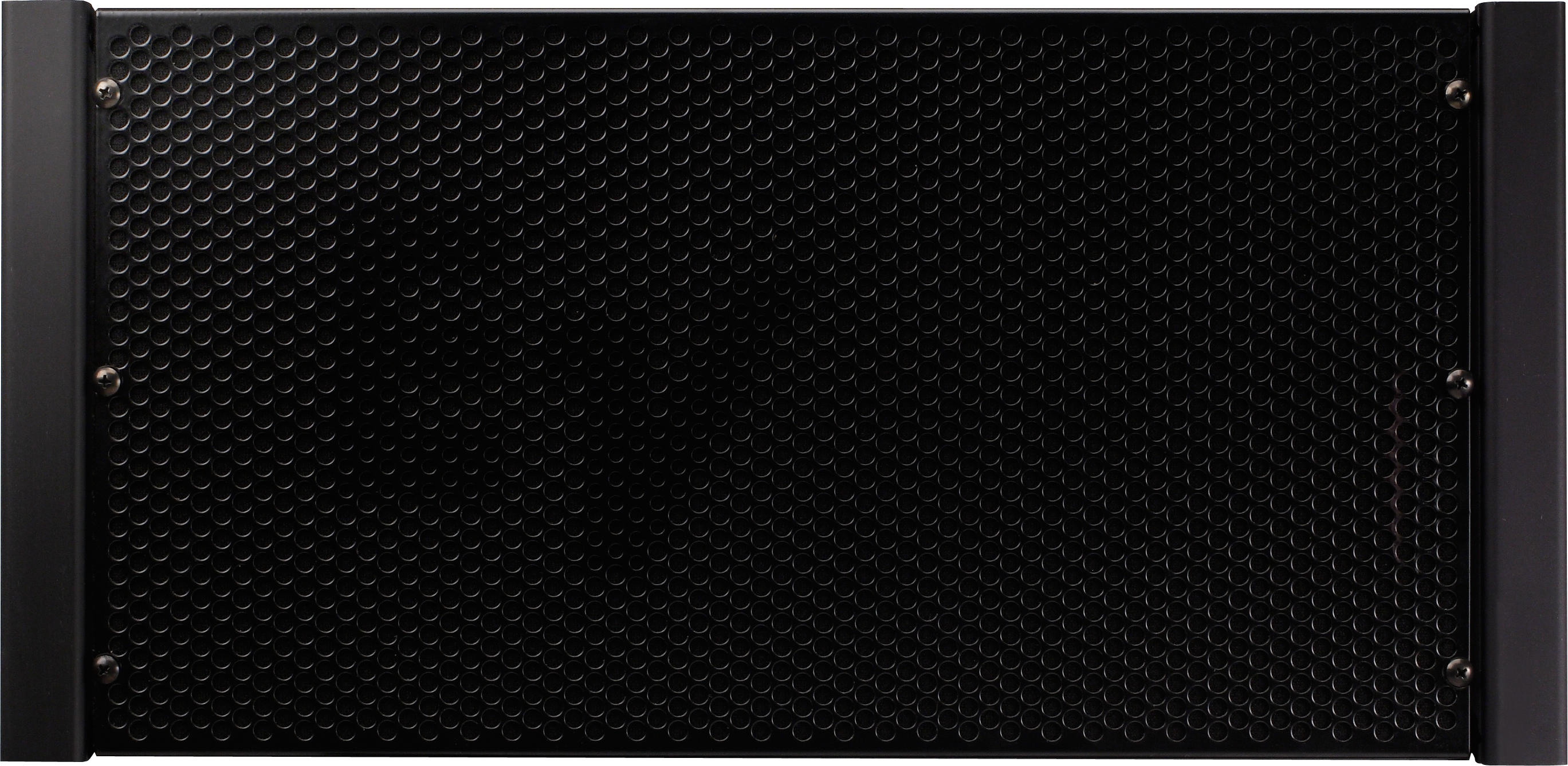

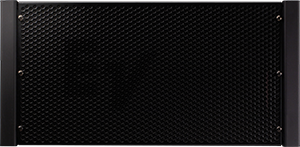

XLE181 S2

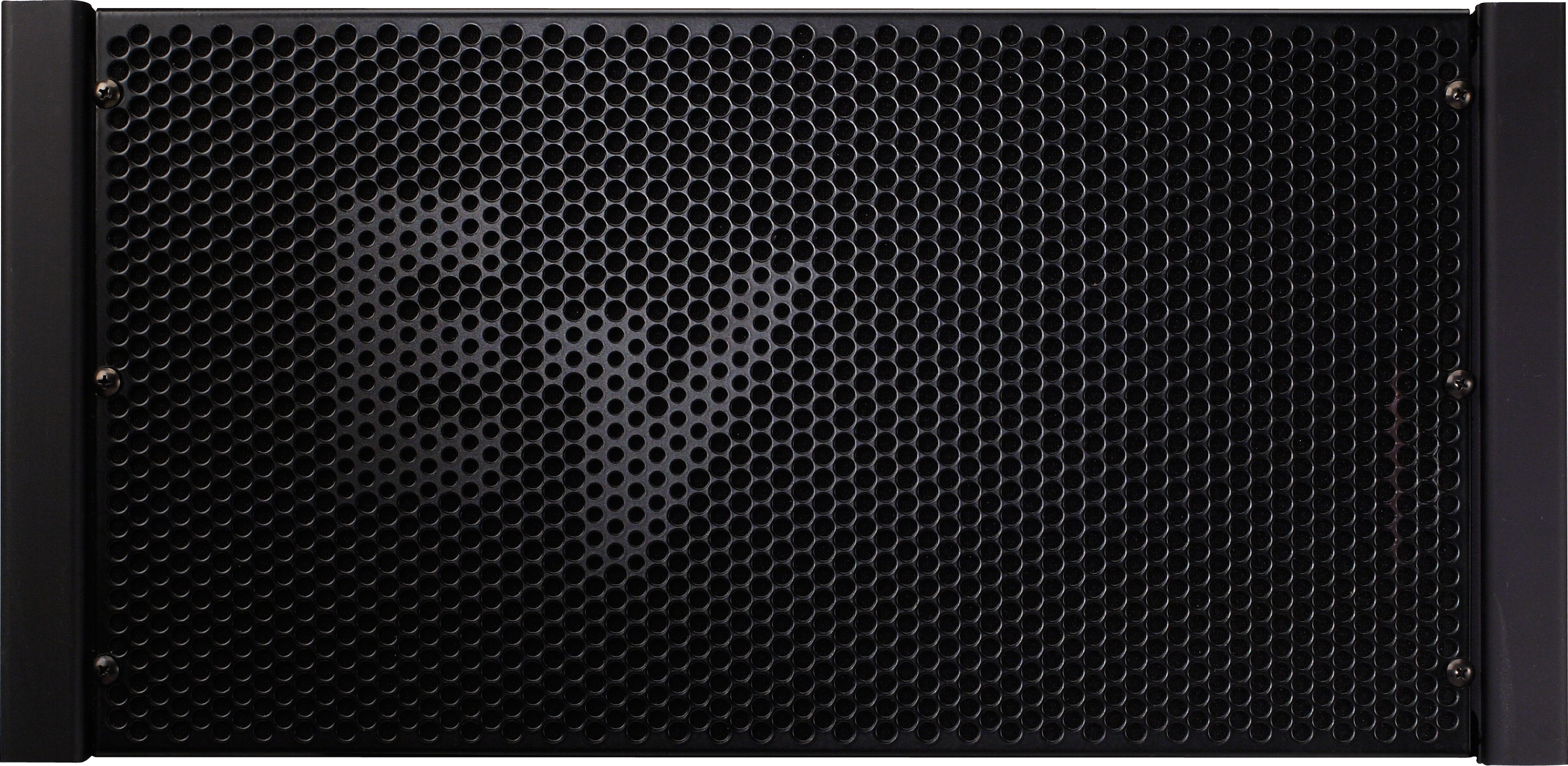

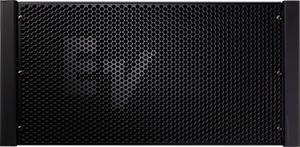

XLE181 Sfx

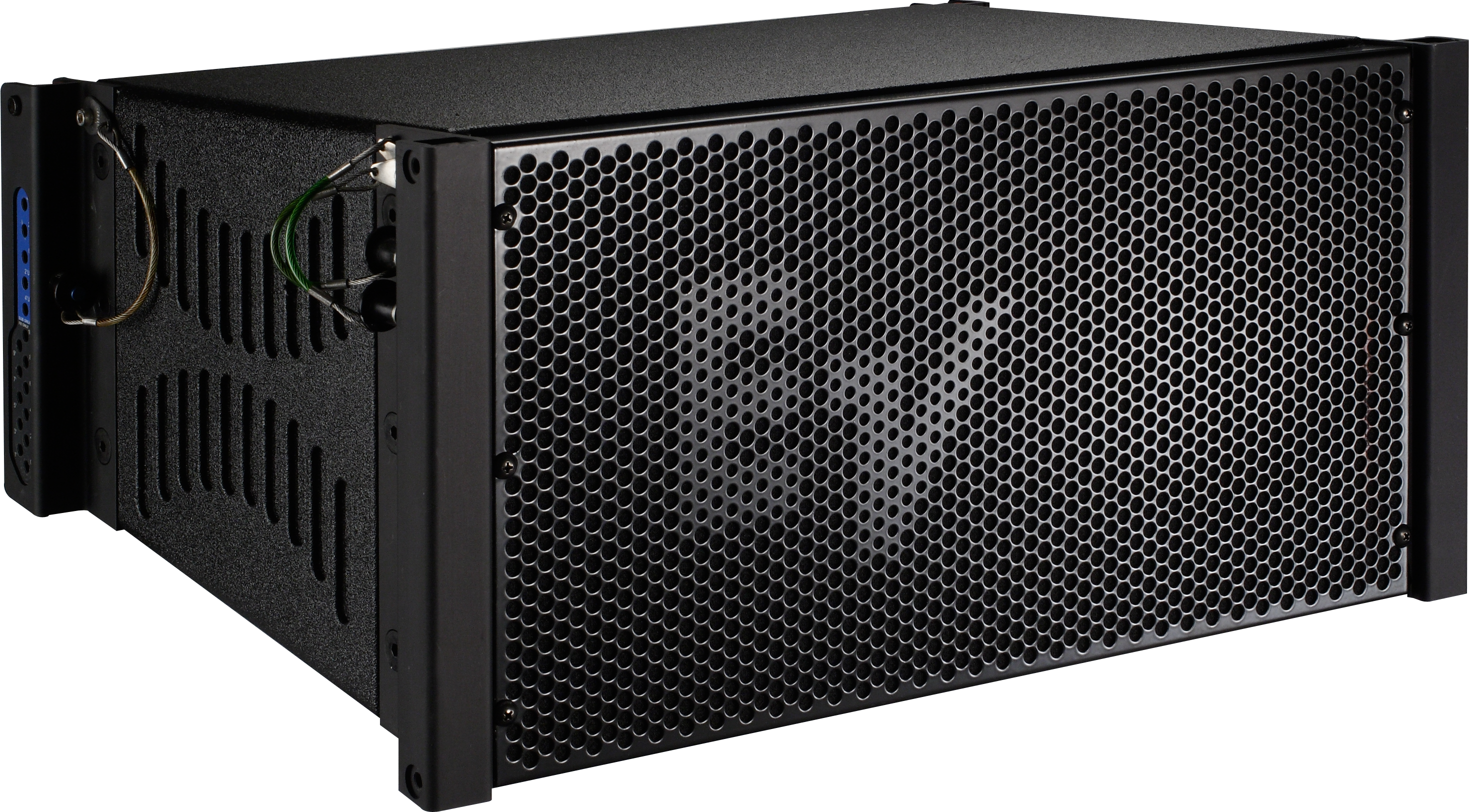

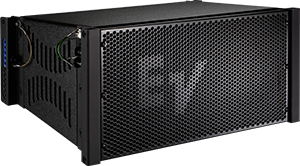

XLE181an

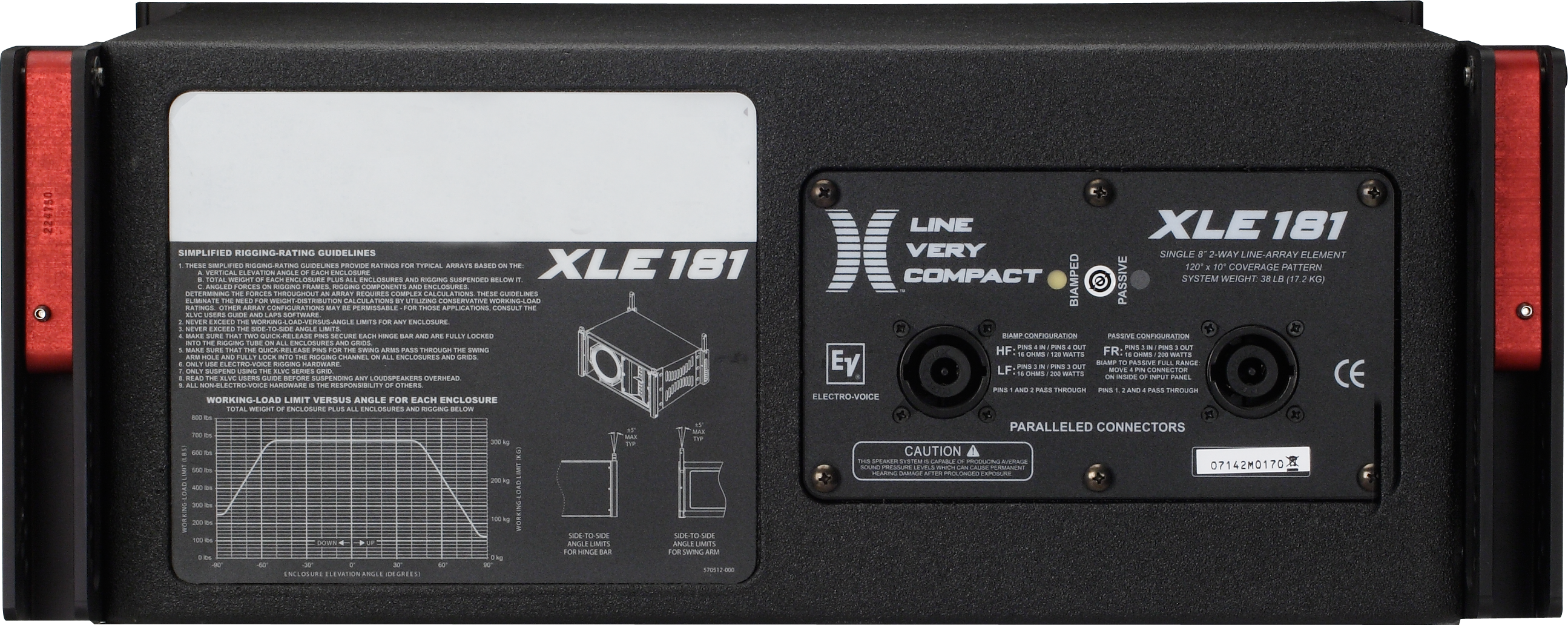

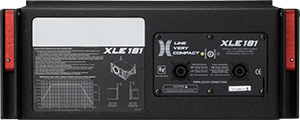

XLE181ba

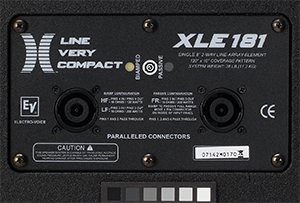

XLE181IN
