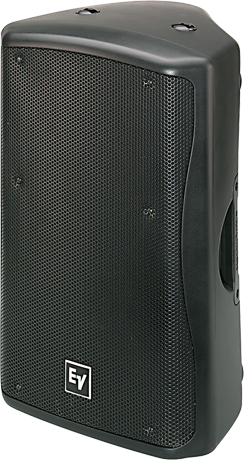

ZX5

15"两分频组合系统

  • DVX-3150:全新高功率15”低频驱动器ND2:新的2"音圈;钕磁体压缩驱动器;新的不对称模压聚丙烯箱体;内置无源分频器(可切换到双功模式);10个公制插孔(M8);3个Ancra单螺杆配件(5个连接点);内置扬声器支架撑孔;带泡沫支撑的粉末喷涂整面钢制网罩;标准舞台监听角45°,通过内置监听撑脚可调整为55°

Zx5是现代的15"两分频扬声器,采用高强度复合箱体,具有最新一代EV单元:全新DXV3150 500W 15"低频驱动器和全新2"钕磁体ND2压缩驱动器。

Specifications

Frequency Range (-10 dB)39 - 20000
WeatherizedYes
FlyingYes
Minimum Impedance6.5
Nominal Impedance (Passive)8
HF Nominal Impedance8

HF Transducer2-inch ND2
Speaker TypeFull-Range, Mid-High, Two-Way, Wedges
Woofer Size15
Powered or PassivePassive
Frequency Response (-3 dB)¹58 - 18000
LF Nominal Impedance8
Max. SPL/1m (calc)²132
Coverage (Nominal -6 dB) H90/60
LF Transducer15-inch DVX3150A
Coverage (Nominal -6 dB) V50/60
Power Rating2400
System Power Handling (Continuous/Program/Peak)600//2400
LF Power Handling500
HF Power Handling40
Crossover Frequency1500
Enclosure MaterialHigh Impact Polystyrene Composite
GrillePolyester Powder Coated, 18GA Galvanized Steel
Sensitivity 1 W/1 m98
Available ColorBlack or white
Height692
Width446
Recommended High-Pass Frequency36
Internal CrossoverSwitchable biamp or passive crossover
Depth411
Weight Net22.2
FamilyZxZxA
Chassis Size381

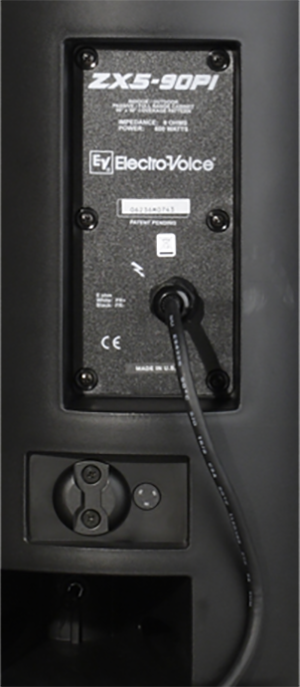

Input ConnectionsParallel Neutrik® NL4
